Виды габионов

Габионы используют в строительстве, ландшафтной архитектуре и для решения инженерных задач. Каркас из проволочной сетки формирует геометрию, а внутренняя укладка задает массу и устойчивость. Прочность конструкции обеспечивается за счет гибкости и адаптации к неровному основанию участке. Камень в сетке не трескается, вода свободно проходит сквозь конструкцию. Формы, размеры и тип соединения проволоки зависят от задачи. Чтобы выбрать подходящее решение, нужно понимать, чем различаются виды габионов и как эти различия влияют на устойчивость, внешний вид и условия установки.

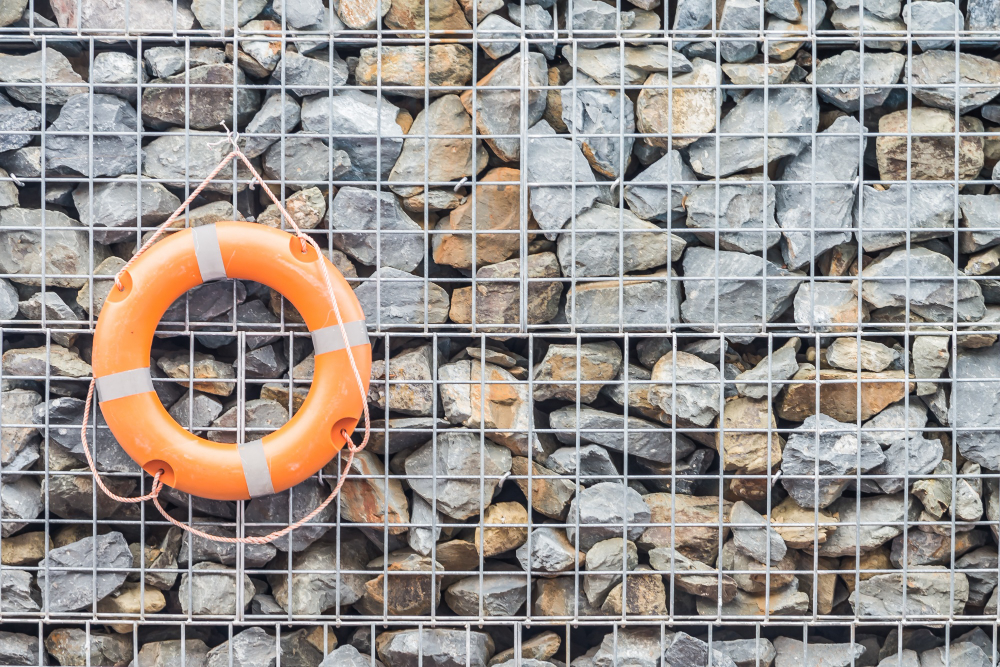

Габионы делят на два типа по виду используемой сетки. Первый вариант — сварная сетка. Каждую стенку соединяют с другой скобами, спиралями или сваркой. Такой габион получается жестким, сохраняет форму и выдерживает нагрузку на ребро. Размер ячейки — 50×100, 50×50, 50х200 мм. мм. Диаметр прута — 3, 3,8, 4,8, 6 мм. мм. Панели соединяют по углам, используя скобы или спирали.

Второй вариант — сетка двойного кручения. Она создается из проволоки, которую закручивают попарно, образуя шестиугольные ячейки. При разрыве одного участка вся плоскость не распускается. Такой тип сетки формирует гибкий габион. Он подходит для склонов, русел и мест с перемещающимся основанием. Проволоку берут толщиной около 2,7 мм, иногда с полимерным покрытием. Ячейка бывает 6×8 или 8×10 см. Сетку нарезают по размеру, сгибают по линиям будущих граней и соединяют проволокой прямо на площадке.

Форма и габариты конструкции зависят от назначения.

• Коробчатый габион — это параллелепипед или куб из вязанной сетки, внутрь которого укладывают камень. Ширина — от 0,5 метра, длина может быть от 0,5 до 6 метров, высота — 0,5 или 1 метр. Устройство коробчатых габионов предполагает, что через каждый метр устанавливают диафрагму, чтобы конструкция не деформировалась под давлением. Крышка чаще всего является продолжением задней стенки. Габионы коробчатого типа ставят в подпорных стенках, ограждениях и инженерных укреплениях.
• Матрасно-тюфячный габион имеет длину до 6 метров. Его ширина — 2 метра, высота — от 17 до 30 см. Эти изделия укладывают вдоль склонов или на дно водоемов. Плоская форма уменьшает давление на основание, равномерно распределяя нагрузку. Крышку делают отдельно. Внутренние диафрагмы помогают удерживать форму. Матрасные конструкции часто применяют как нижний уровень каскадной подпорной системы.
• Основа габиона с армопанелью прямоугольная, как у коробчатого габиона, но к нижней части крепится удлиненный сегмент сетки — он уходит вглубь склона. Длина панели — от 2 до 8 метров. Эта часть работает как якорь. Проволоку в таких изделиях покрывают ПВХ, чтобы металл не разрушался в грунте. Подобные решения используют в зонах с высоким риском подвижек, где нужно удерживать всю массу склона.
• Цилиндрический габион может быть в двух вариантах. Первый — гибкий мешок из сетки двойного кручения. Он подходит для временных работ и защиты от потоков. Второй — жесткий цилиндр из сварных панелей. Такие изделия чаще всего используют как художественные элементы. Их ставят вертикально, наполняют цветным камнем и применяют в парках или уличных проектах.

Выбирая форму, нужно ориентироваться и на тип грунта. Конструкцию коробчатого габиона ставят на твердую основу, где нужно удержать вертикальную нагрузку. Габион не смещается и не деформируется, если под ним плотный грунт. Цилиндрический габион применяют в условиях, где нагрузка действует во всех направлениях — например, при опоре на слабый откос. Матрас укладывают на пологий склон или в основание подпорной стены. Он держится за счет площади, а не высоты. Армопанели укладывают на подвижных склонах, где высок риск смещения грунта.
